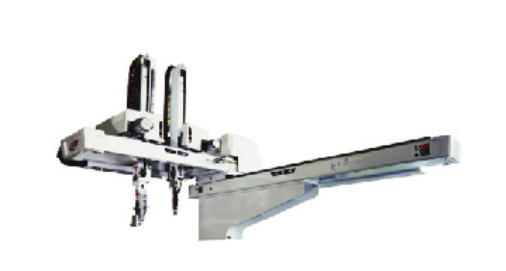

基本参数
电源 | 常用气压 | 驱动方式 | 姿势(气缸) | 气动姿势部雅力(气压：0.5Mpa时) | 控制箱 | |
AC200V±10% 50/60Hz（单相） | 0.5Mpa | AC同服马达 | 90°固定 | 最大可搬重量 | 姿势力矩 | STEC-NC2a |
10kg （含夹具重量） | 57.8N-m | |||||
综合参数
| 机种 | 行程（移动量）(mm) | 电源设备 容量 (KVA) | 最大消费 电力 (KW) | 机器重量(kg) | 空气消耗量 (Ne/Cyclc) | ||||
| Ⓟ上下 | Ⓡ上下 | 前后 | 走行 | 本体 | 操作盒 | ||||
| ESW-1200Ⅱ | 1200 [1400] [1700] | - | 158~1338 [158~1538] | 1800 [1600] [2000] [2200] | 2.5 | 2.0 | 529 | 1.1 | 7.1 |
| ESW-1200sⅡ | 1250 [1450] [1750] | Ⓟ328~1338 ®97~1107 Ⓟ328~1537 ®97~1307 | 4.1 | 2.8 | 636 | ||||
| 23.31 | |||||||||
[ ]尺寸表示选项行程。
本体重量包括控判箱及电缆线的重量。
Ⓟ：表示制品侧手臂；Ⓡ：表示水口侧手臂。
将走行行程为1800mm和2200mm行程的走行体向取出侧移动200mm时，走行行程将变为1600mm和2000mm。

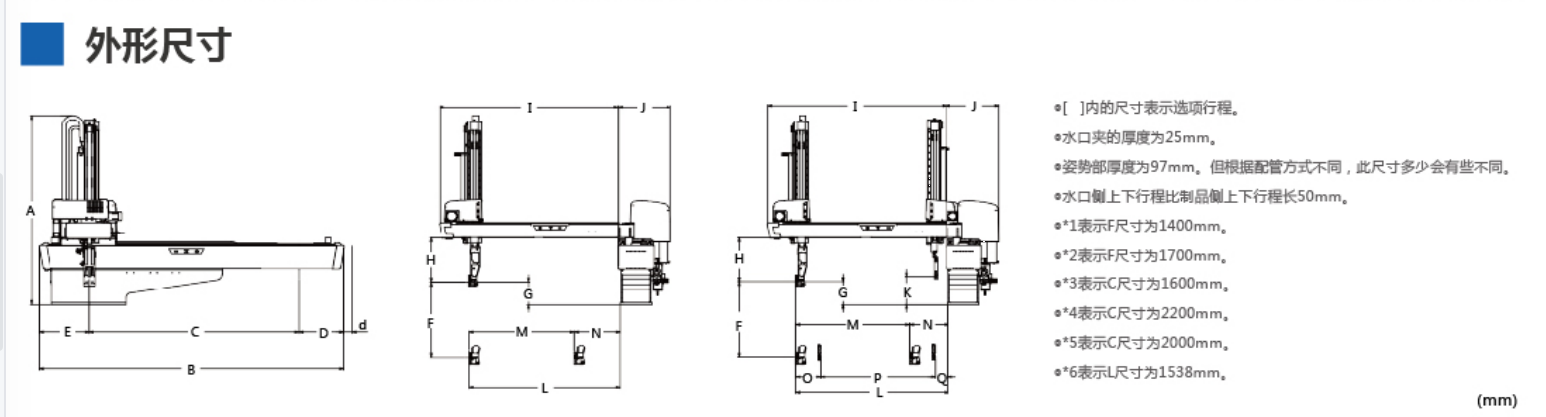

外形尺寸
| 机种 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q |
| ESW-1200Ⅱ | 1720 [1770]*1 [1990]*2 | 2680 [2680]*3 [3080]*4 [3080]*5 | 1800 [1600] *3 [2200]*4 [2000]*4 | 430 | 450 [605] *3 [450]*4 [650]*5 | 1200 [1400]*1 [1700]*2 | 200 | 395 | 1590 [1850]*6 | 450 | - | 1338 [1538]*6 | 1100 [1380]*6 | 158 | - | - | - |
| ESW-1200sⅡ | 1720 [1770]*1 [1990]*2 | 250 | 1100 [1210]*6 | 328 | 229 | 1100 [1210]*6 | 99 |
*反操作时E、D值与正操作时相同
*d值正操作时为0、[0]*3、[30]*4、[30]*5
反操作时为0、[0]*3、[0]*4、[0]*5
