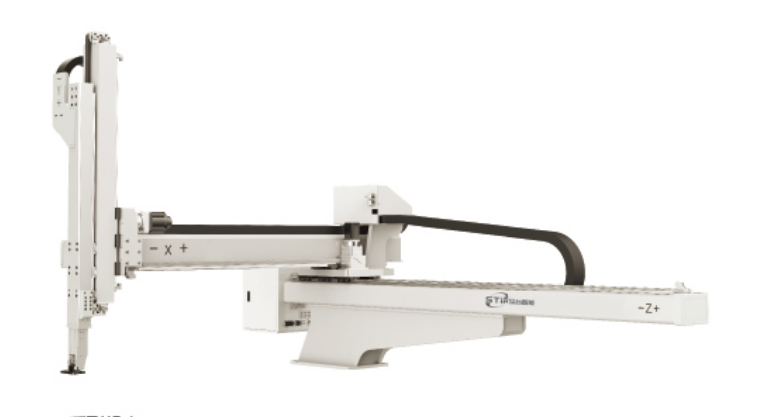

p系列机台
机型 | 适用注塑机 | 上下 | 引拔 | 横行 | 侧姿角度 | 最大荷重(含治具) | 取出 | 空循环 | 驱动方式 | 工作气压(kgf/cm3) | 空气消耗量(nl/cycle) | 电源 | 电源消耗量(Kva) | 净重(kg) |
BSTS3-NPW150-P | 500T-1000T | 1500 | 1400 | 2200 | 90° | 25KG | 4.2 | 15 | 全AC伺服马达驱动 | 5~7 | 2 | 单相 AC220±10W 50/60HZ | 2.35 | 540 |
BSTS3-NPW170-P | 800T-1500T | 1700 | 1400 | 2550 | 25KG | 5.2 | 18 | 5~7 | 2 | 2.35 | 566 | |||
BSTS3-NPW190-P | 1000T-2000T | 1900 | 1600 | 2700 | 40KG | 10 | 27 | 5~7 | 8 | 2.9 | 1068 | |||
BSTS3-NPW220-P | 1500T-2800T | 2200 | 1800 | 3000 | 40KG | 12.5 | 32 | 5~7 | 8 | 2.9 | 1100 |

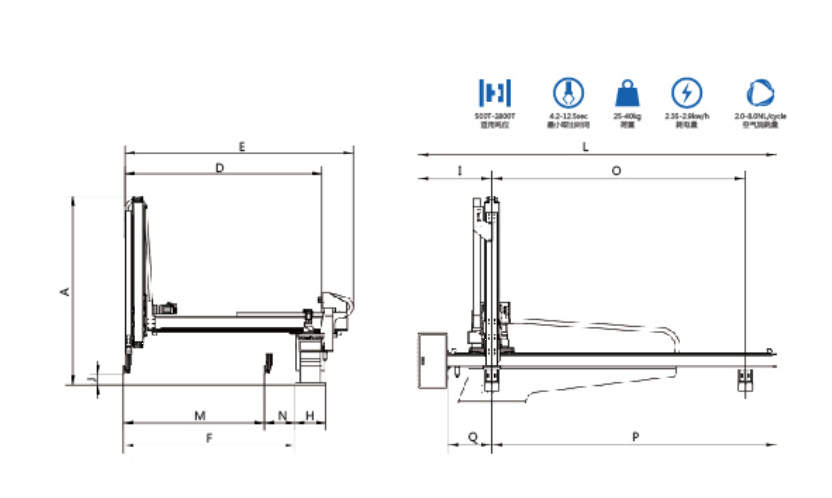

外形尺寸
机型 | A | D | E | F | H | I | J | L | M | N | O | P | Q |
BSTS3-NPW150-P | 1960 | 1814 | 2622 | 1831 | 350 | 791 | 90 | 3390 | 1400 | 431 | 2200 | 2604 | 403 |
BSTS3-NPW170-P | 2068 | 1814 | 2622 | 1831 | 350 | 791 | 90 | 3736 | 1400 | 431 | 2550 | 2955 | 403 |
BSTS3-NPW190-P | 2400 | 2069 | 2850 | 2033 | 405 | 918 | 160 | 4053 | 1600 | 433 | 2750 | 3135 | 530 |
BSTS3-NPW220-P | 2550 | 2269 | 3050 | 2233 | 405 | 910 | 160 | 4345 | 1800 | 433 | 3050 | 3435 | 522 |
上述取物时间、循环时间、空气消耗量为我司内标准测试结果,在设备试机使用过程中会因实际使用行程、负载、调试参数、治具的使用数量不同有所变化,
因改良等原因,规格及外观有所更变时,不再另行通知,数请见谅,
