基本参数
电源 | 常用气压 | 驱动方式 | 姿势(气缸) | 气动姿势部雅力(气压:0.5Mpa时) | 控制箱 | |
AC200V±10% 50/60Hz(单相) | 0.5Mpa | AC同服马达 | 90°固定 | 最大可搬重量 | 姿势力矩 | STEC-NC2a |
5kg (含夹具重量) | 20.2N-m |
综合参数
机种 | 行程(移动量)(mm) | 电源设备 容量 (KVA) | 最大消费 电力 (KW) | 机器重量(kg) | 空气消耗量 (Ne/Cyclc) | ||||
Ⓟ上下 | Ⓡ上下 | 前后 | 走行 | 本体 | 操作盒 | ||||

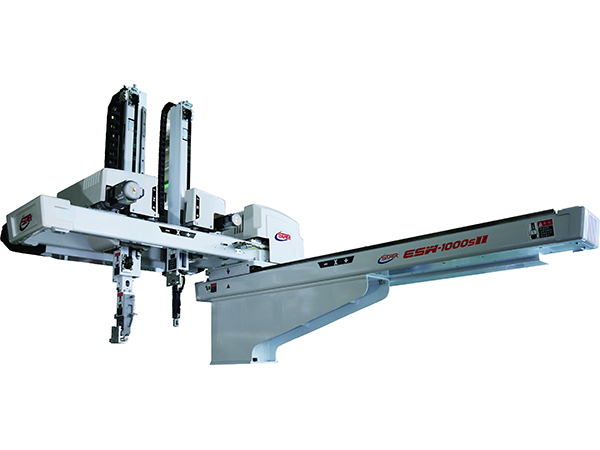

ESW-1000Ⅱ | 1000 [1200] | - | 139~940 | 1800 [1600] | 2.1 | 1.5 | 324 | 1.1 | 1.80 |
ESW-1000sⅡ | 1050 [1250] | Ⓟ295~940 ®141~786 | 3.3 | 2.05 | 351 |
[ ]尺寸表示选项行程。
本体重量包括控判箱及电缆线的重量。
Ⓟ:表示制品侧手臂;Ⓡ:表示水口侧手臂。
将走行行程为1800mm行程的走行体向取出侧移动200mm时,走行行程将变为1600mm。

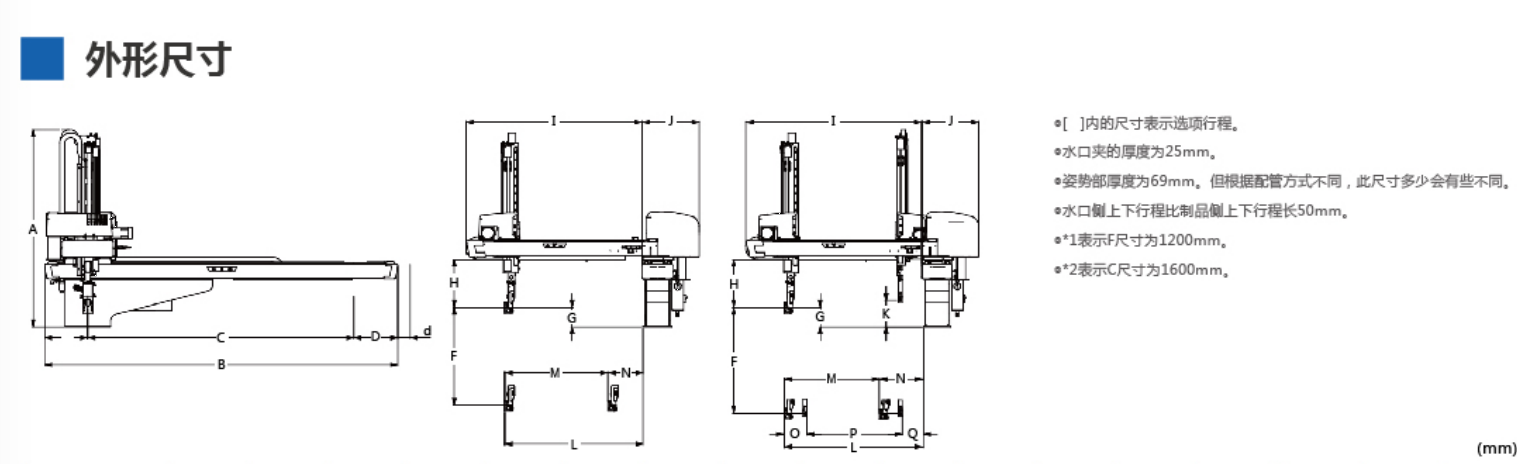

外形尺寸
机种 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q |
ESW-1000Ⅱ | 1390 [1550]*1 | 2400 [2400]*2 | 1800 [1600]*2 | 310 [310]*2 | 290 [490]*2 | 1000 [1200]*1 | 140 | 342 | 1260 | 388 | - | 940 | 810 | 139 | - | - | - |
ESW-1000sⅡ | 1430 [1550]*1 | 190 | 645 | 295 | 154 | 645 | 141 |
反操作时E、D值与正操作时相同
*d值正操作时为130、[130]*2
反操作时为160、[160]*2
