电源 | 常用气压 | 驱动方式 | 姿势(气缸) | 气动姿势部雅力(气压:0.5Mpa时) | 控制箱 | |
AC200W±10% 50/60Hz(单相) | 0.5Mpa | AC同服马达 | 90°固定 | 最大可搬重量 | 姿势力矩 | STEC-NC2a |
5kg (含夹具重量) | 12.9N-m [20.2N-m] |
机种 | 行程(移动量)(mm) | 电源设备 容量 (KVA | 最大消费 电力 (KW) | 机器重量(kg) | 空气消耗量 (Ne/Cyclc) | ||||
ES-800Ⅱ | ⓟ上下 | Ⓡ上下 | 前后 | 走行 | 本体 | 操作盒 | |||
800 [1000] | - | 97~783 [97~933] | 1400 [1200] [1600] [1800] | 1.4 | 1.1 | 187 | 1.1 | 1.40 | |

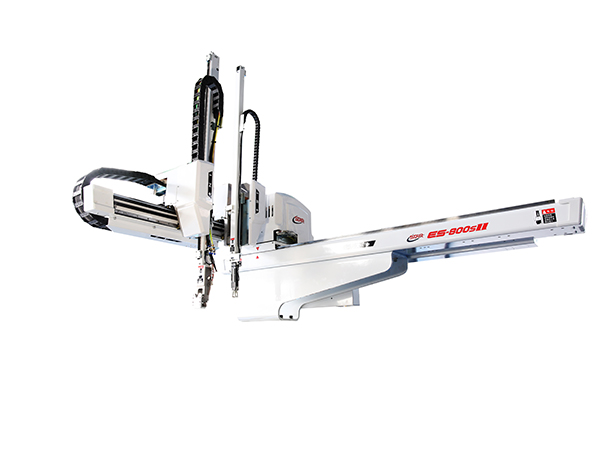

ES-800sⅡ | 850 [1050] | ⓟ263~783 Ⓡ115~635 ⓟ263~933 ®115-785 | 2.6 | 1.7 | 203 |
。【】尺寸表示选项行程。
。本体重量包括控制箱及电缆线的重量。
。ⓟ:表示制品侧手臂;®:表示水口侧手臂。
。将走行行程为1400和1800mm行程的走行体向取出移动200mm时,走行行程将变为1200和1600mm。
