基本参数
电源 | 常用气压 | 驱动方式 | 姿势(气缸) | 气动姿势部雅力(气压：0.5Mpa时) | 控制箱 | |
AC200W±10% 50/60Hz（单相） | 0.5Mpa | AC同服马达 | 90°固定 | 最大可搬重量 | 姿势力矩 | STEC-NC2a |
5kg （含夹具重量） | 12.9Nm [20.2N-m] | |||||
综合参数
| 机种 | 行程（移动量）(mm) | 电源设备 容量 (KVA) | 最大消费 电力 (KW) | 机器重量(kg) | 空气消耗量 (Ne/Cyclc) | ||||
| Ⓟ上下 | Ⓡ上下 | 前后 | 走行 | 本体 | 操作盒 | ||||
| ES-800Ⅱ | 800 [1000] | - | 97~783 [97~933) | 1400 [1200] [1600] [1800] | 1.4 | 1.1 | 187 | 1.1 | 1.40 |

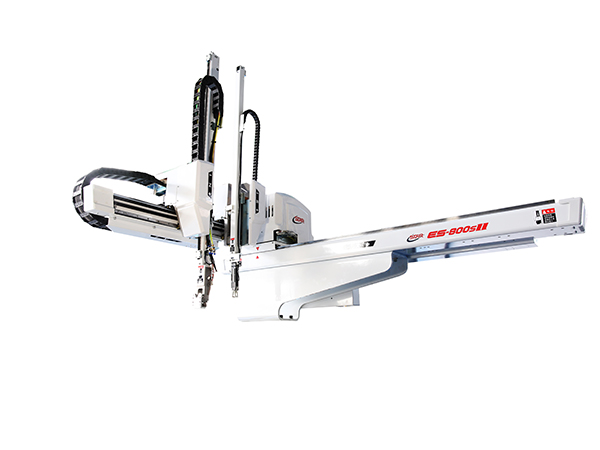

| ES-800sⅡ | 850 [1050] | Ⓟ263~783 ®115~635 Ⓟ263~933 ®115~785 | 2.6 | 1.7 | 203 | ||||
[ ]尺寸表示选项行程。
本体重量包括控判箱及电缆线的重量。
Ⓟ：表示制品侧手臂；Ⓡ：表示水口侧手臂。
将走行行程为1400和1800mm行程的走行体向取出则移动200mm时，走行行程将变为1200和1600mm。
外形尺寸
| 机种 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q |
| ES-800Ⅱ | 1520 [1760]*1 | 1980 [1980]*2 [2400]*3 [2400]*4 | 1400 [1200]*2 [1600]*3 [1800]*4 | 250 [250]*2 [270]*3 [270]*4 | 330 [530]*2 [530]*3 [330]*4 | 800 [1000]*1 | 90 | 320 | 1170 [1340]*5 | 391 | - | 783 [933]*5 | 686 [836]*5 | 97 | - | - | - |
| ES-800sⅡ | 1560 [1810]*1 | - | 520 [670]*5 | 263 | 148 | 520 [670]*5 | 115 |
*反操作时E值为280、[480]*2、[480]*3、[280]*4
*d值正操作时为50、[50]*2、[140]*3、[140]*4
D值为300、[300]*2、[320]*3、[320]*4
反操作时为70、[70]*2、[160]*2、[160]*4
