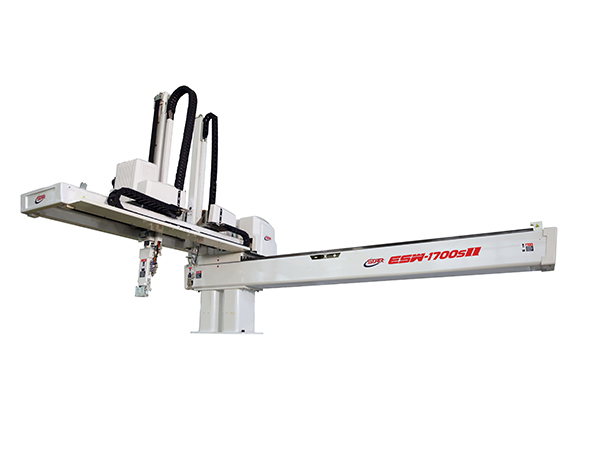

基本参数
电源 | 常用气压 | 驱动方式 | 姿势(气缸) | 气动姿势部雅力(气压:0.5Mpa时) | 控制箱 | |
AC200V±10% 50/60Hz(三相) | 0.5Mpa | AC同服马达 | 90°固定 | 最大可搬重量 | 姿势力矩 | STEC-NC2a |
25kg(35kg) (含夹具重量) | 88N-m |
综合参数
机种 | 行程(移动量)(mm) | 电源设备 容量 (KVA) | 最大消费 电力 (KW) | 机器重量(kg) | 空气消耗量 (Ne/Cyclc) | ||||
Ⓟ上下 | Ⓡ上下 | 前后 | 走行 | 本体 | 操作盒 | ||||
ESW-1700Ⅱ | 1700 [2000] [2300] | - | 164~1600 [164~1900] | 2500 [2000] [3000] | 4.0 | 2.8 | 852 | 1.1 | 20.73 |
ESW-1700sⅡ | 1750 [2050] [2350] | Ⓟ375~1600 ®127~1352 Ⓟ375~1900 ®127~1652 | 6.3 | 3.9 | 935 | ||||
37.79 |
[ ]尺寸表示选项行程。
本体重量包括控制箱及电缆线的重量。
Ⓟ:表示制品侧手臂;Ⓡ:表示水口侧手臂。
()内的数值表示姿势强化型。

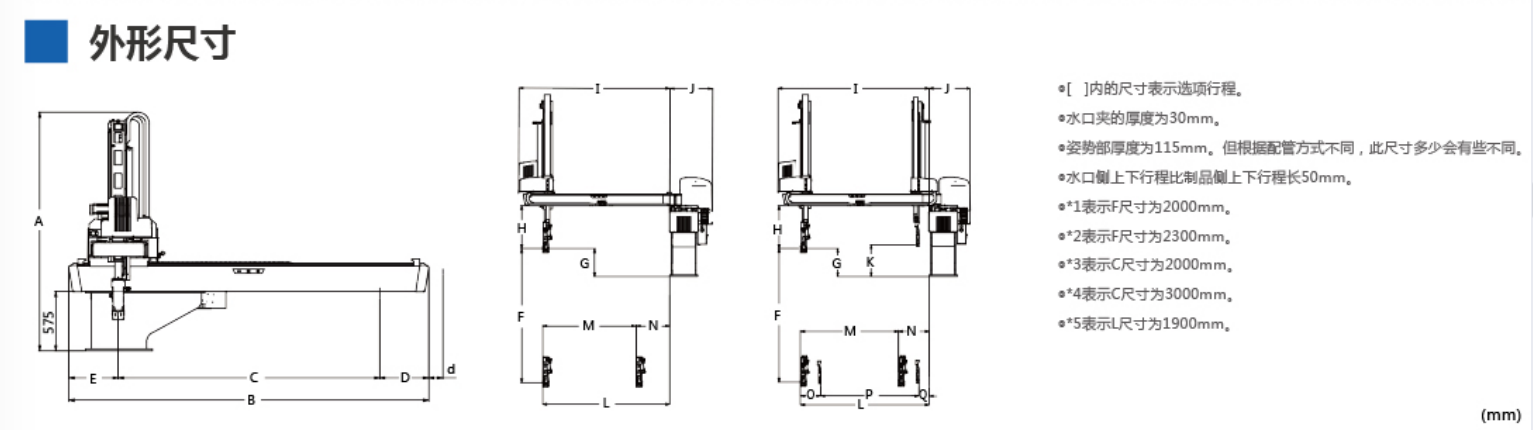

外形尺寸
机种 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q |
ESW-1700Ⅱ | 2290 [2440]*1 [2590]*2 | 3450 [2990]*3 [4010]*4 | 2500 [2000] *3 [3000]*4 | 464 [504]*3[524]*4 | 486 | 1700 [2000]*1 [2300]*2 | 350 | 550 | 1910 [2210]*5 | 527 | - | 1600 [1900]*5 | 1436 [1736]*5 | 164 | - | - | - |
ESW-1700sⅡ | 2330 [2490]*1 [2630]*2 | 400 | 1225 [1525]*5 | 375 | 248 | 1225 [1525]*6 | 127 |
*反操作时E、D值与正操作时相同
*d值正操作时为0、[0]*3、[30]*3、[30]*4
反操作时为0、[0]*3、[0]*3、[0]*4
